Mesureur d'épaisseur à ultrasons
pas de couplant
jusqu'à 7 mm
Le mesureur d'épaisseur EM1501 inspecte les tuyaux en acier, tôles, tiges et autres produits en acier, aluminium et autres métaux de manière pratique, rapide et fiable.

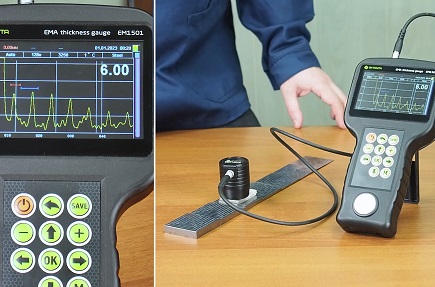

L'EM1501 est basé sur les derniers développements scientifiques dans le domaine du contrôle non destructif et sur la vaste expérience des ingénieurs d'Oktanta. L'appareil mesure l'épaisseur du métal à travers un espace allant jusqu'à 7 mm (la valeur la plus élevée par rapport aux autres mesureurs d'épaisseur EMA).
Un transducteur spécial haute température permet l'inspection d'objets chauds chauffés jusqu'à 750 °C.

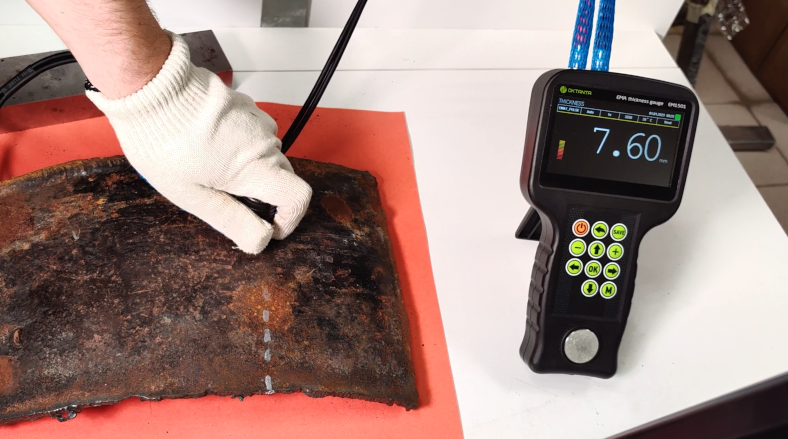

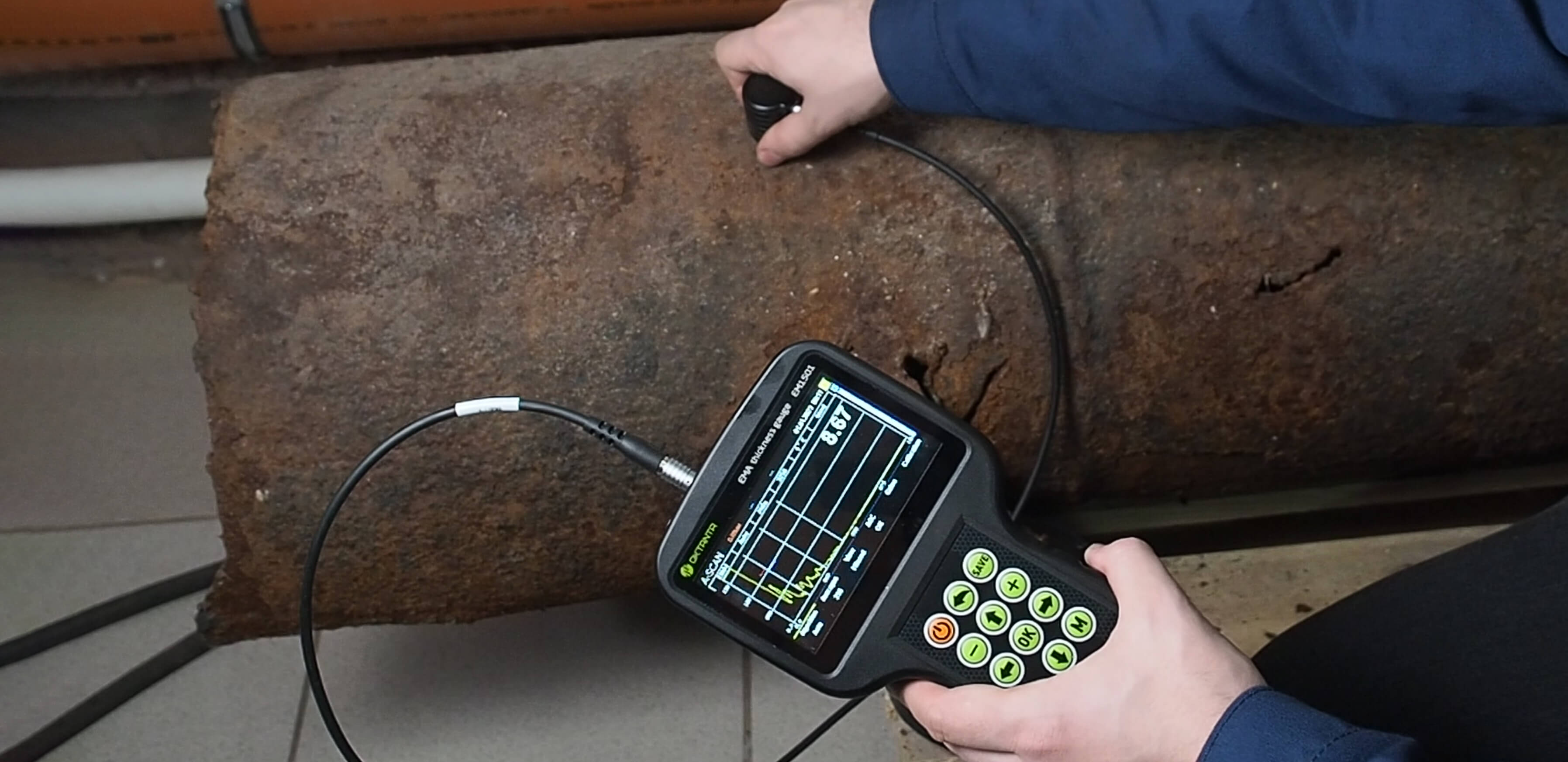

Il suffit d'approcher le transducteur de la surface de l'objet à tester

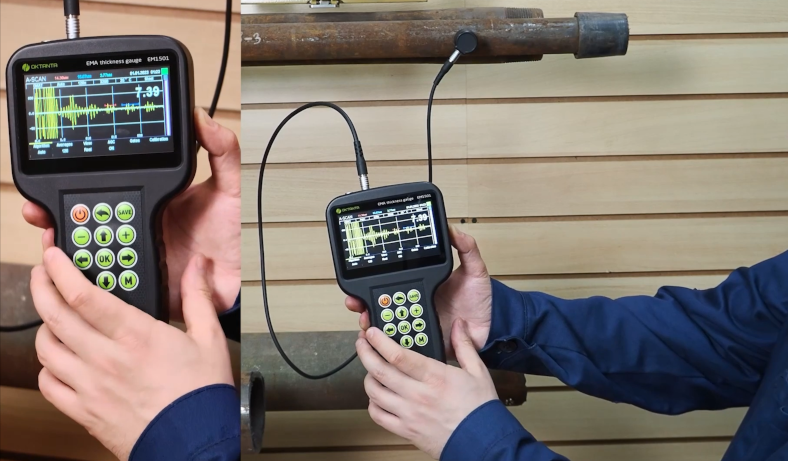

L'EM1501 permet à l'utilisateur d'analyser les A-scans, de visualiser les B-scans, d'enregistrer des données sur des C-scans et de travailler avec des portes, de sélectionner un mode de mesure d'épaisseur, des paramètres de traitement du signal, etc.
Fonctionne à la fois sur des surfaces planes et sur des surfaces avec un rayon de courbure de 10 mm et plus

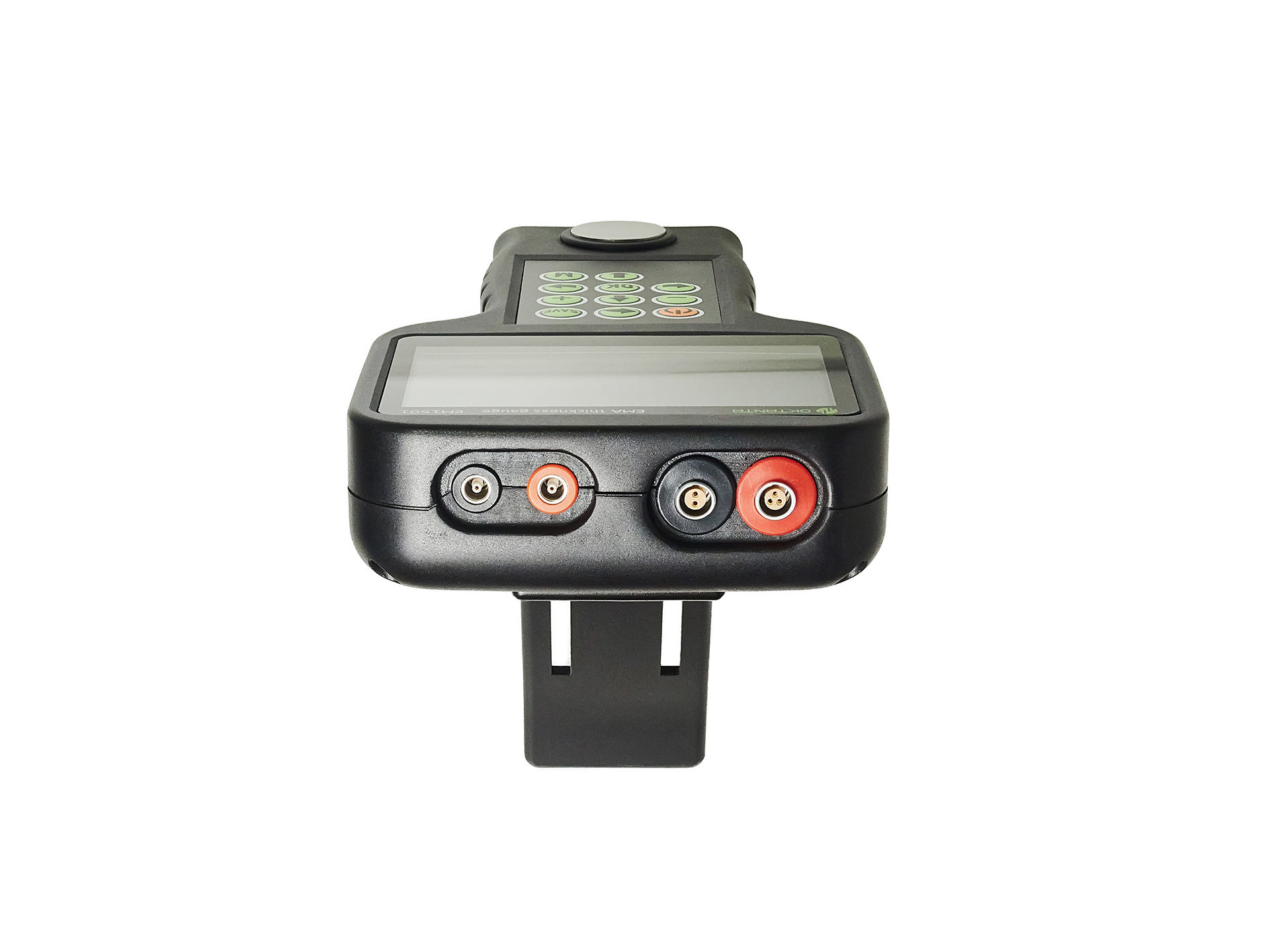

L'EM1501 dispose de deux canaux de mesure indépendants : EMA et Piézoélectrique, ce qui garantit une fiabilité d'inspection accrue. Les transducteurs piézoélectriques sont recommandés pour les applications où l'épaisseur des dépôts sur la surface métallique empêche l'utilisation de transducteurs EMA et où un nettoyage de surface est nécessaire.

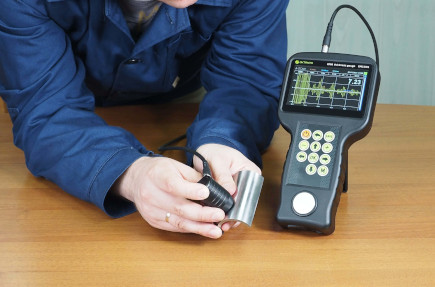

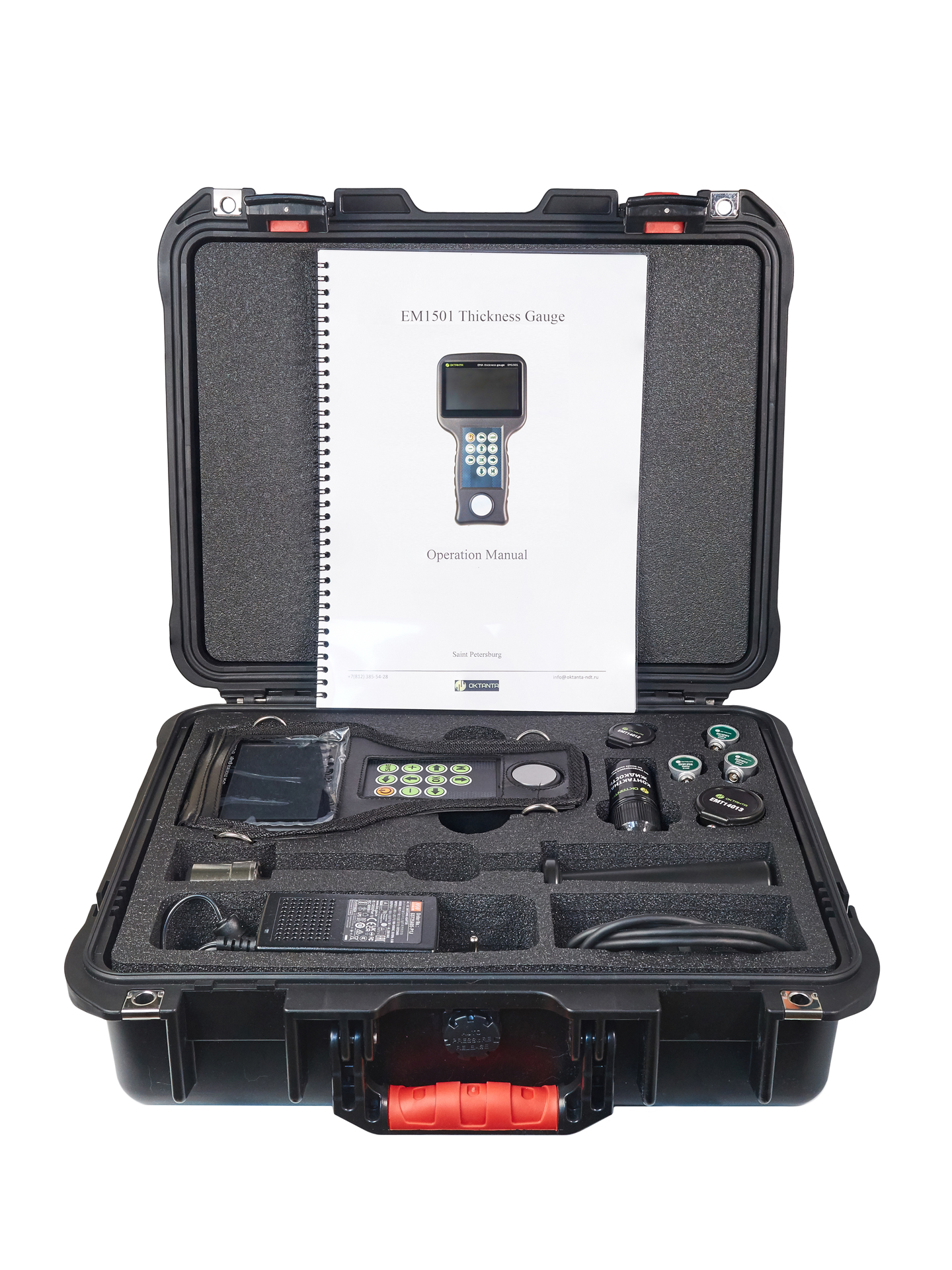

L'EM1501 peut fonctionner avec :

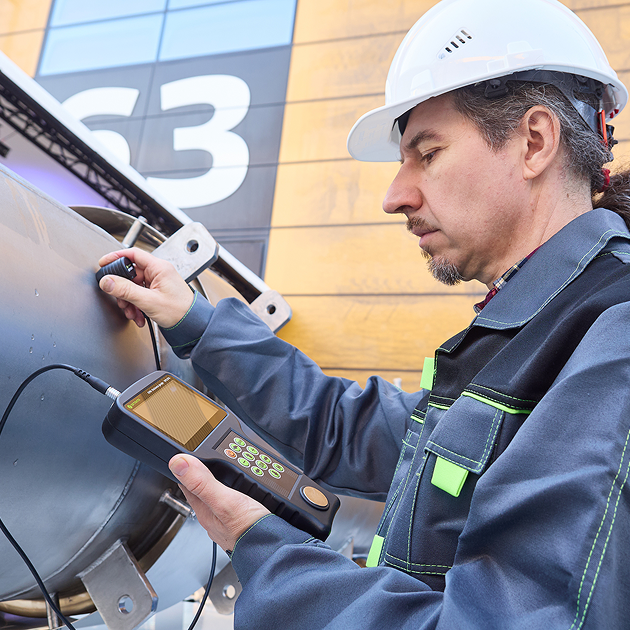

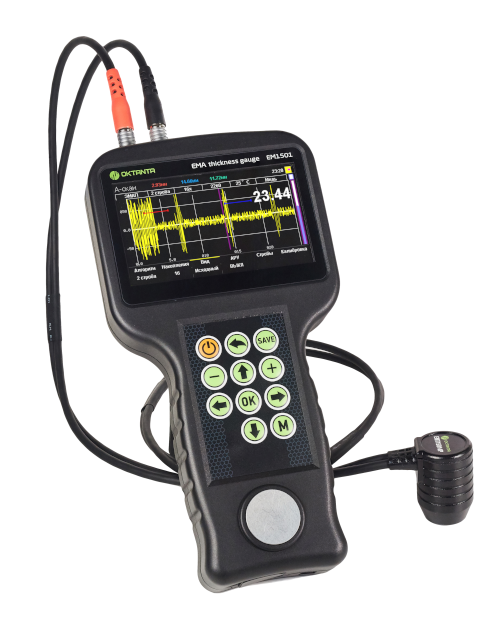

• des transducteurs EMA à électro-aimant pulsé auquel la saleté ne colle pas
• des transducteurs piézoélectriques :
– transducteur 5 MHz, diamètre d'ouverture 10 mm,
– transducteur 5 MHz, diamètre d'ouverture 7,2 mm,
– transducteur 10 MHz, diamètre d'ouverture 5 mm.

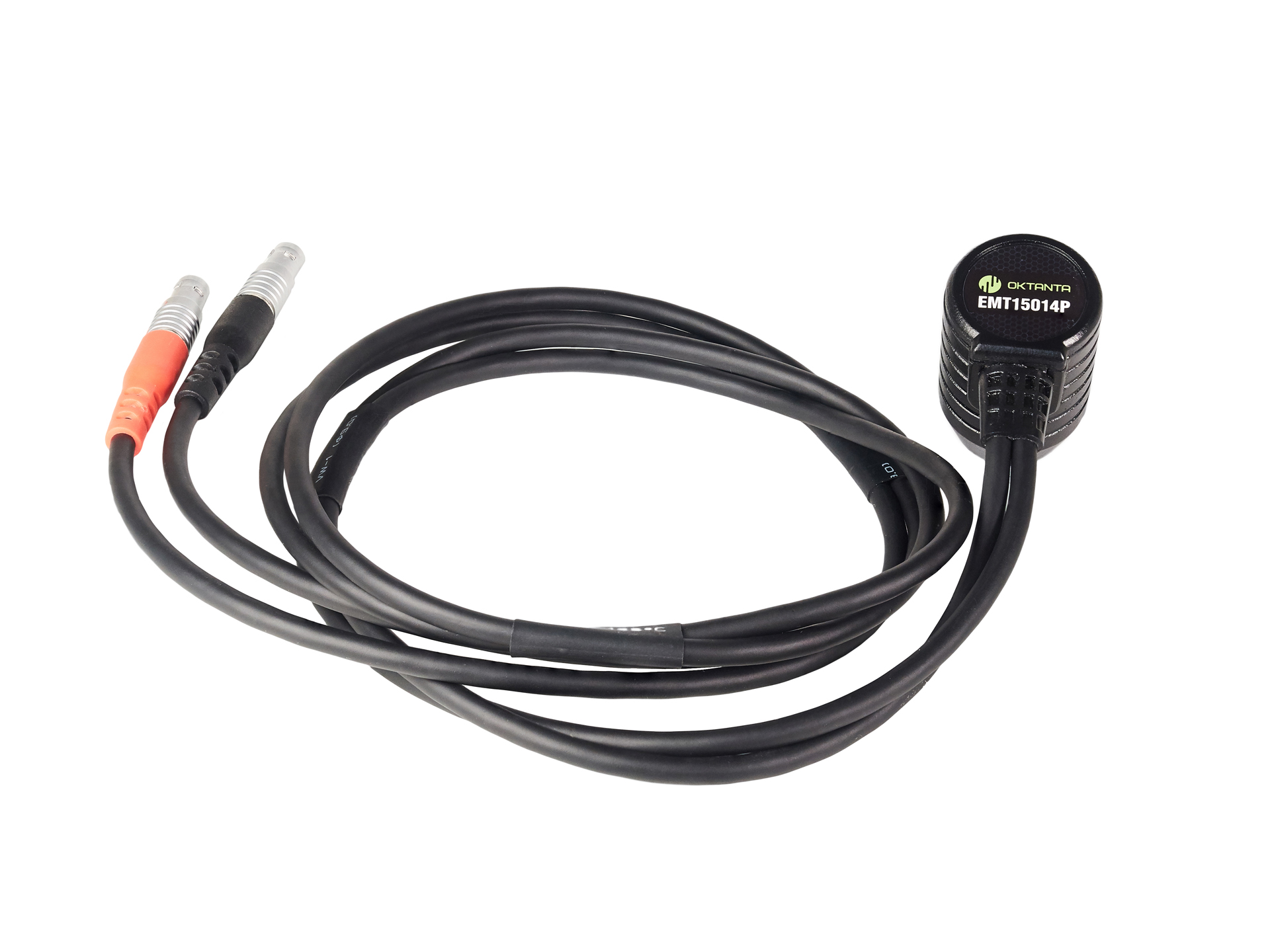

• des transducteurs EMA standard à aimant permanent.
Regarder la vidéo (4 min)
Spécifications techniques
Le mesureur d'épaisseur EM1501
-
Plage de température ambiante de fonctionnement-20…+50 °С
-
Durée de travail continu sans recharge de la batterie7 heures
-
Plage de réglage de la vitesse du son1000…9999 m/s avec un pas de 1 m/s
-
Nombre maximal de mesures par seconde16
-
Dimensions232 x 135 x 44 mm
Pour les transducteurs EMA :
-
Plage d'épaisseur mesurée pour l'acier2…80 mm
-
Plage d'épaisseur mesurée pour l'acier sans espace2…200 mm
-
Erreur de mesure d'épaisseur 2…25 mm0,08+0,001·Н mm
-
Erreur de mesure d'épaisseur 25…200 mm0,1+0,005·Н mm
-
Espace admissible entre le transducteur EMT14012 et l'objet testéJusqu'à 4 mm
-
Espace admissible entre l'EMAT à électro-aimant pulsé et l'objet testéJusqu'à 2 mm
-

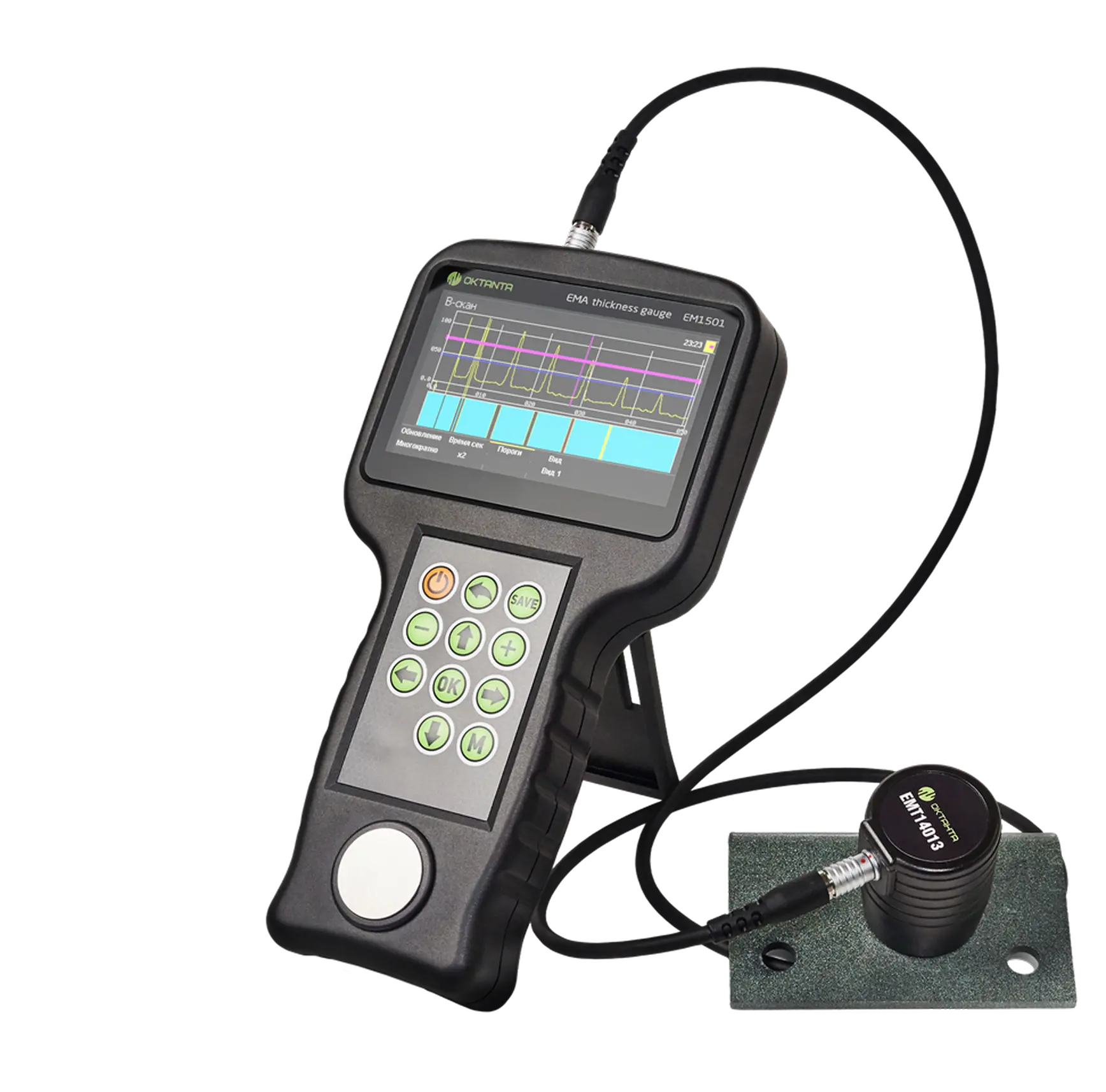

Espace admissible entre le transducteur ЕМТ14013 et l'objet testéJusqu'à 7 mm
-
Inclinaison admissible du transducteur par rapport à la normale à la surface de l'objet testé±25 °
-
Rayon de courbure minimal admissible de la surface de l'objet testé≥10 mm
-
Fréquence de fonctionnement de l'appareil4 MHz
-
Plage de température de fonctionnement sur la surface de l'objet testé-20…+80 °C
(-20…+750 °C où le transducteur EMT14014Т est utilisé)
Pour les transducteurs piézoélectriques :
-
Plage d'épaisseur mesurée pour l'acier0,5…300 mm
-
Erreur de mesure d'épaisseur 0,5…25 mm0,08 mm
-
Erreur de mesure d'épaisseur 25…300 mm0,1 mm
-
Rayon de courbure minimal admissible de la surface de l'objet testé25 mm
-
Fréquence de fonctionnement de l'appareil5 MHz, 10 MHz
-
Plage de température de fonctionnement sur la surface de l'objet testé-10…+60 °C
