EM1401

Mesureur d'épaisseur EMA

Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).
Commander (prix sur demande)
Vidéo sur l'EM1401 Brochure EM1401
EM1401 Mesureur d'épaisseur EMA
Écran couleur protégé par un verre résistant aux chocs
Transducteur haute température (sur demande)
Distance de fonctionnement :
jusqu'à 6 mm
EM1401 Distance de fonctionnement : jusqu'à 6 mm
Distance de fonctionnement : jusqu'à 6 mm
La distance de fonctionnement jusqu'à 6 mm (saleté, rouille, dépôts de sel, peinture, vernis, émail, plastique ou autres revêtements non conducteurs)
EM1401 Écran couleur protégé par un verre résistant aux chocs
Écran couleur protégé par un verre résistant aux chocs
L'EM1401 permet à l'utilisateur d'analyser les A-scans, de visualiser les B-scans et d'enregistrer commodément les données sur des C-scans sous forme matricielle
EM1401 Pas de nettoyage, pas de couplant
Pas de nettoyage, pas de couplant
L'appareil mesure l'épaisseur sans utilisation de couplant et sans préparation de surface

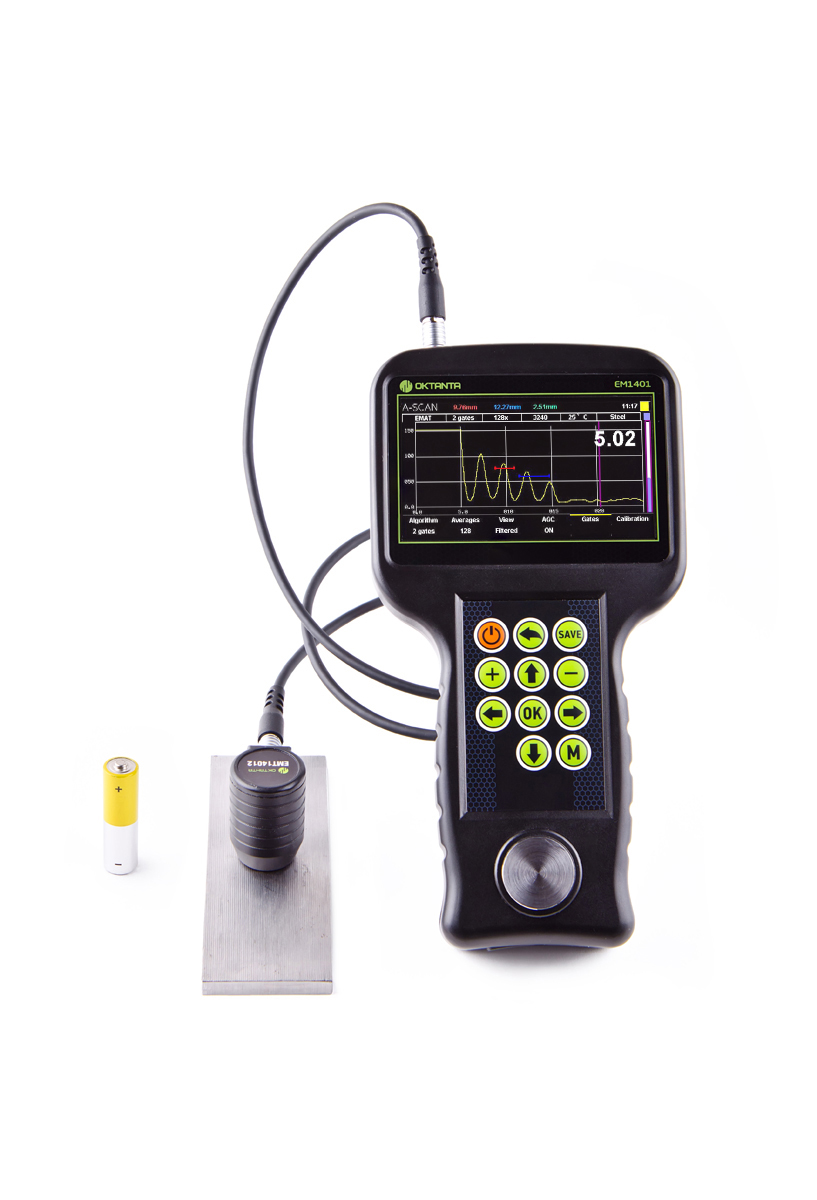

EM1401 Mesureur d'épaisseur EMA Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).
EM1401 Mesureur d'épaisseur EMA Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).


Le mesureur d'épaisseur EMA EM1401 mesure l'épaisseur des tuyaux en acier, tôles, tiges et autres produits en acier, aluminium et autres métaux avec une distance de fonctionnement entre le transducteur et le métal allant jusqu'à 6 mm. L'espace peut être constitué de saleté, rouille, dépôts de sel, peinture, vernis, émail, plastique ou autre revêtement non conducteur.

L'EM1401 permet des mesures sans utilisation de couplant et sans préparation de surface.

Un transducteur spécial haute température permet l'inspection d'objets chauds chauffés jusqu'à 750 °C.

L'EM1401 implémente un algorithme spécial qui tient compte des changements de la vitesse de propagation du son dans le métal induits par la température.

Le mesureur d'épaisseur électromagnétique-acoustique EM1401 permet à l'utilisateur d'analyser les A-scans, de visualiser les B-scans (trois options d'affichage) et d'enregistrer commodément les données sur des C-scans sous forme matricielle. Si nécessaire, l'utilisateur peut travailler avec des portes, sélectionner un mode de mesure d'épaisseur, des paramètres de traitement du signal, etc.

Diverses surfaces

Fonctionne à la fois sur des surfaces planes et sur des surfaces avec un rayon de courbure de 10 mm et plus

Technologie EMAT

La technologie permet la mesure d'épaisseur sans couplant et sans nettoyage préalable de la surface

Transducteur haute température (sur demande)

Pour les transducteurs EMA standard, la plage de température de fonctionnement sur la surface de l'objet testé est de -20…+80 °С. Le transducteur spécial EMT14014T mesure l'épaisseur sur des objets chauffés jusqu'à 750 °C

Commander (prix sur demande) Brochure EM1401 Manuel EM1401
EM1401 Mesureur d'épaisseur EMA Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).
EM1401 Mesureur d'épaisseur EMA Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).

L'angle d'inclinaison a un effet mineur sur les lectures de l'appareil, contrairement aux mesureurs d'épaisseur conventionnels à transducteurs piézoélectriques qui nécessitent que le transducteur soit fixé dans une certaine position.

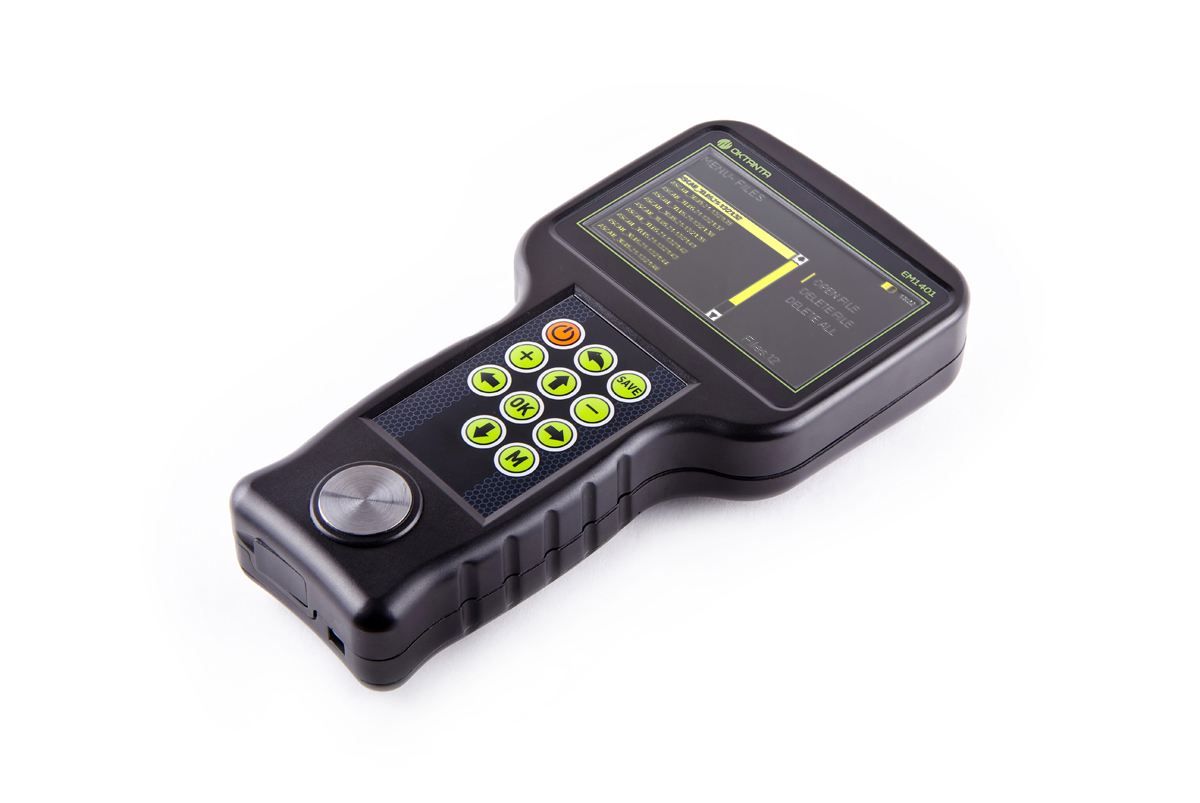

Le mesureur d'épaisseur EM1401 dispose d'un écran couleur protégé par un verre résistant aux chocs.

L'appareil utilise un algorithme spécial de traitement des données qui fournit des mesures d'épaisseur correctes en présence de facteurs perturbateurs tels que l'anisotropie du métal, l'utilisation de plusieurs réflecteurs, l'exposition à des interférences externes. Outre le mode automatique de mesure d'épaisseur, l'EM1401 permet d'utiliser des modes de mesure manuels basés sur le premier écho et la différence entre deux échos quelconques. Le mode manuel est recommandé pour les objets fortement corrodés.

L'EM1401 permet des mesures :

• sans utilisation de couplant
• sans préparation de surface
• après un simple appui sur un bouton
• à travers la distance de fonctionnement jusqu'à 6 mm
• à la fois sur des surfaces planes et sur des surfaces avec un rayon de courbure de 10 mm et plus

Spécifications techniques

Le mesureur d'épaisseur EM1401

  • Plage de température ambiante de fonctionnement
    -20…+50 °С
  • Durée de travail continu sans recharge de la batterie
    7 heures
  • Plage de réglage de la vitesse du son
    1000…9999 m/s avec un pas de 1 m/s
  • Nombre maximal de mesures par seconde
    16
  • Dimensions
    232 x 135 x 44 mm
  • Plage d'épaisseur mesurée pour l'acier
    2…80 mm
  • Plage d'épaisseur mesurée pour l'acier sans espace
    2…200 mm
  • Erreur de mesure d'épaisseur 2…25 mm
    0,08+0,001·Н mm
  • Erreur de mesure d'épaisseur 25…200 mm
    0,1+0,005·Н mm
  • Espace admissible entre le transducteur EMT14012 et l'objet testé
    Jusqu'à 4 mm
  • Espace admissible entre le transducteur ЕМТ14013 et l'objet testé
    Jusqu'à 6 mm
  • Inclinaison admissible du transducteur par rapport à la normale à la surface de l'objet testé
    ±25 °
  • Rayon de courbure minimal admissible de la surface de l'objet testé
    ≥10 mm
  • Fréquence de fonctionnement de l'appareil
    4 MHz
  • Plage de température de fonctionnement sur la surface de l'objet testé
    -20…+80 °C
    (-20…+750 °C où le transducteur EMT14014Т est utilisé)
EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !). EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !). EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !). EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !). EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !). EM1401. Mesureur d'épaisseur EMA. Mesure l'épaisseur à travers un espace allant jusqu'à 6 mm (sans préparation de surface et sans couplant !).

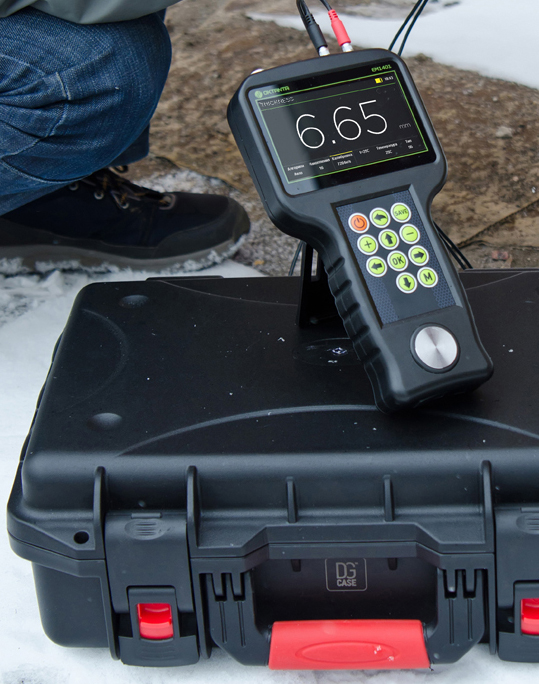

EM 1401
