Mesureur d'épaisseur à ultrasons
jusqu'à 6 mm

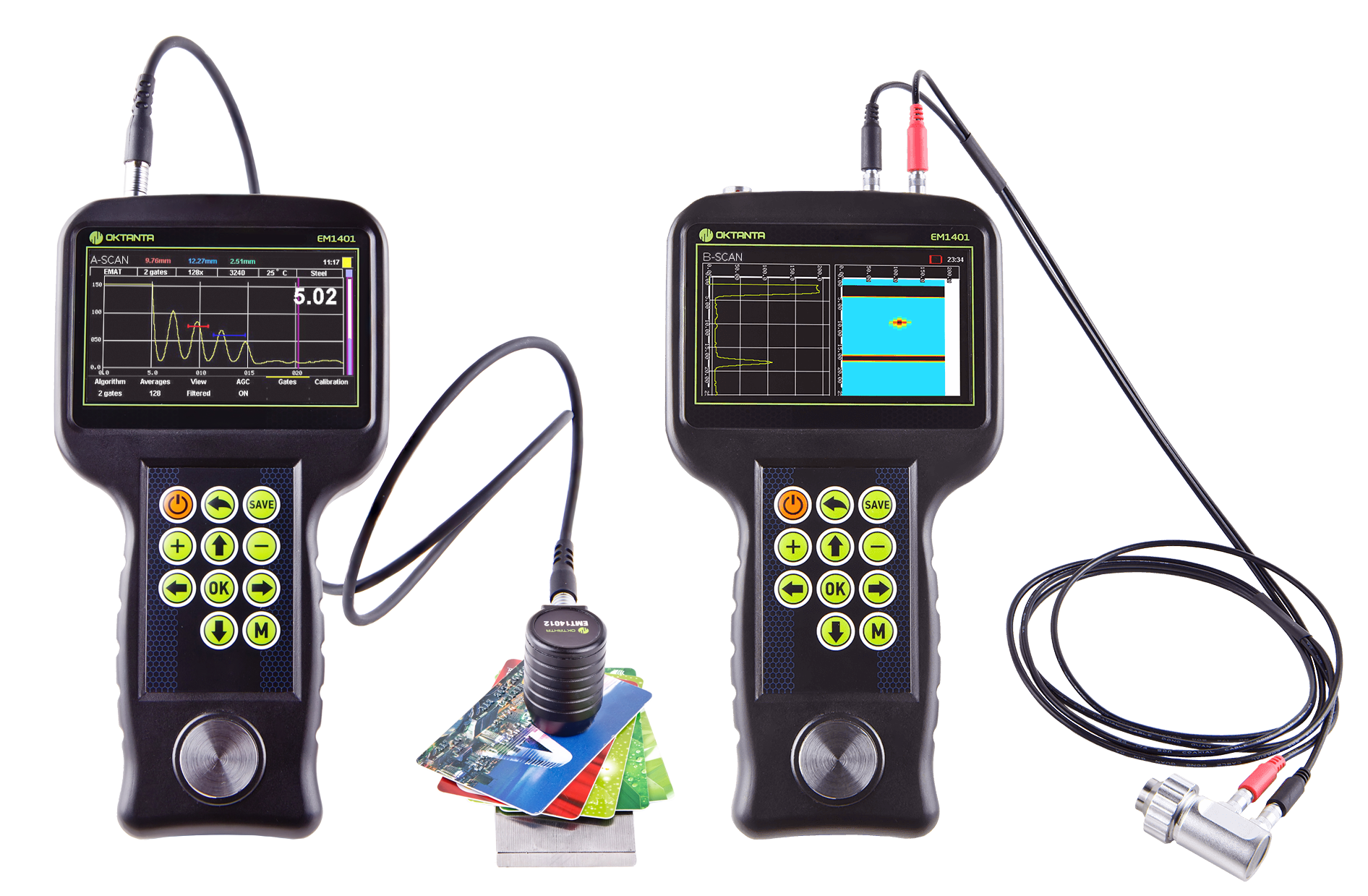

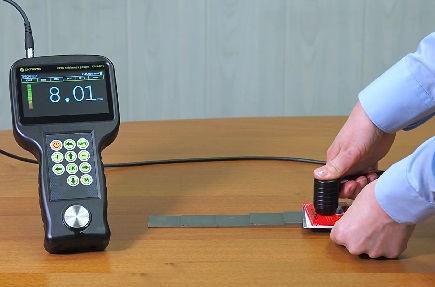

Le mesureur d'épaisseur à ultrasons EM1401 UT mesure l'épaisseur des tuyaux en acier, tôles, tiges et autres produits en acier, aluminium et autres métaux avec une distance de fonctionnement entre le transducteur et le métal allant jusqu'à 6 mm. L'espace peut être constitué de saleté, rouille, dépôts de sel, peinture, vernis, émail, plastique ou autre revêtement non conducteur.
Le mesureur d'épaisseur EM1401 UT dispose d'un écran couleur protégé par un verre résistant aux chocs.
L'appareil utilise un algorithme spécial de traitement des données qui fournit des mesures d'épaisseur correctes en présence de facteurs perturbateurs tels que l'anisotropie du métal, l'utilisation de plusieurs réflecteurs, l'exposition à des interférences externes. Outre le mode automatique de mesure d'épaisseur, l'EM1401 UT permet d'utiliser des modes de mesure manuels basés sur le premier écho et la différence entre deux échos quelconques. Le mode manuel est recommandé pour les objets fortement corrodés.
Il suffit d'approcher le transducteur de la surface de l'objet à tester

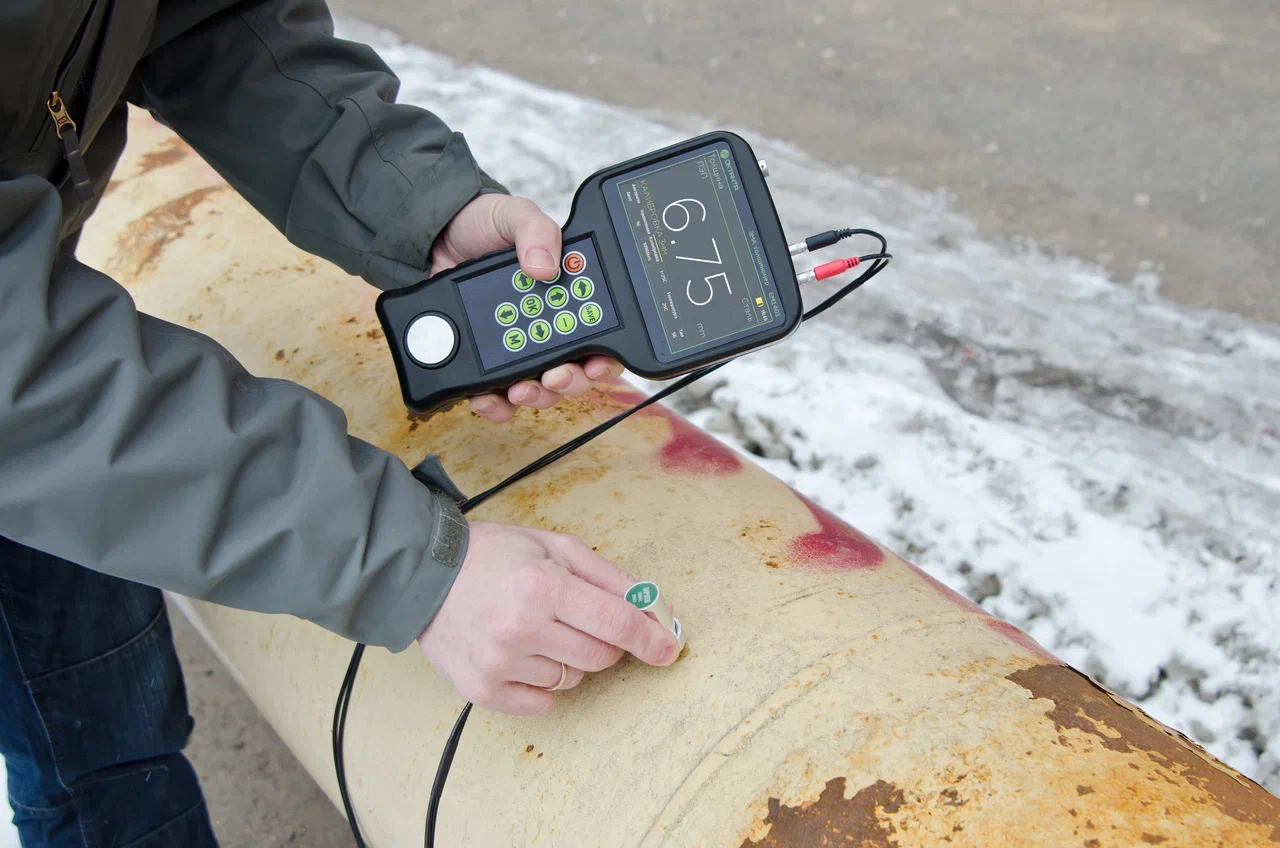

Fonctionne à la fois sur des surfaces planes et sur des surfaces avec un rayon de courbure de 10 mm et plus
Pour les transducteurs EMA standard, la plage de température de fonctionnement sur la surface de l'objet testé est de -20…+80 °С. Le transducteur spécial EMT14014T mesure l'épaisseur sur des objets chauffés jusqu'à 750 °C
L'EM1401 UT permet à l'utilisateur d'analyser les A-scans, de visualiser les B-scans (trois options d'affichage) et d'enregistrer commodément les données sur des C-scans sous forme matricielle. Si nécessaire, l'utilisateur peut travailler avec des portes, sélectionner un mode de mesure d'épaisseur, des paramètres de traitement du signal, etc.

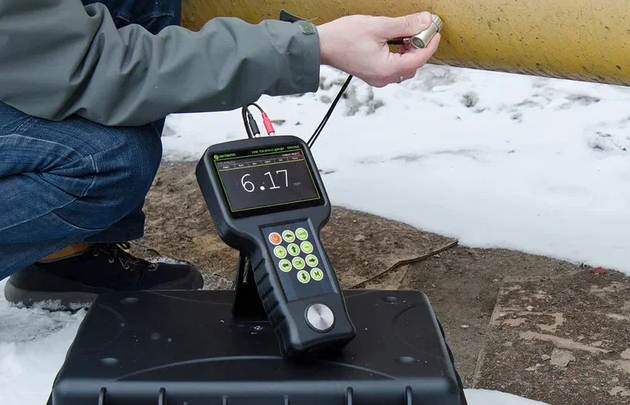

L'EM1401 UT peut fonctionner avec :
• des transducteurs EMA standard à aimant permanent.
• des transducteurs piézoélectriques :
– transducteur 5 MHz, diamètre d'ouverture 10 mm,
– transducteur 5 MHz, diamètre d'ouverture 7,2 mm,
– transducteur 10 MHz, diamètre d'ouverture 5 mm.
L'EM1401 UT implémente un algorithme spécial qui tient compte des changements de la vitesse de propagation du son dans le métal induits par la température.
Regarder la vidéo (3 min)
Spécifications techniques
Le mesureur d'épaisseur EM1401 UT
-
Plage de température ambiante de fonctionnement-20…+50 °С
-
Durée de travail continu sans recharge de la batterie7 heures
-
Plage de réglage de la vitesse du son1000…9999 m/s avec un pas de 1 m/s
-
Nombre maximal de mesures par seconde16
-
Dimensions232 x 135 x 44 mm
Pour les transducteurs EMA :
-
Plage d'épaisseur mesurée pour l'acier2…80 mm
-
Plage d'épaisseur mesurée pour l'acier sans espace2…200 mm
-
Erreur de mesure d'épaisseur 2…25 mm0,08+0,001·Н mm
-
Erreur de mesure d'épaisseur 25…200 mm0,1+0,005·Н mm
-
Espace admissible entre le transducteur EMT14012 et l'objet testéJusqu'à 4 mm
-
Espace admissible entre le transducteur ЕМТ14013 et l'objet testéJusqu'à 6 mm
-
Inclinaison admissible du transducteur par rapport à la normale à la surface de l'objet testé±25 °
-
Rayon de courbure minimal admissible de la surface de l'objet testé≥10 mm
-
Fréquence de fonctionnement de l'appareil4 MHz
-
Plage de température de fonctionnement sur la surface de l'objet testé-20…+80 °C
(-20…+750 °C où le transducteur EMT14014Т est utilisé)
Pour les transducteurs piézoélectriques :
-
Plage d'épaisseur mesurée pour l'acier0,5…300 mm
-
Erreur de mesure d'épaisseur 0,5…25 mm0,08 mm
-
Erreur de mesure d'épaisseur 25…300 mm0,1 mm
-
Rayon de courbure minimal admissible de la surface de l'objet testé25 mm
-
Fréquence de fonctionnement de l'appareil5 MHz, 10 MHz
-
Plage de température de fonctionnement sur la surface de l'objet testé-10…+60 °C
